L'ELECTRICITE STATIQUE
Machine de Wimshurst.
Une des plus célèbres machines de ce type, est a multiplication et à influence. Elle a subsisté, tout au moins dans les manuels de physique jusqu’à une époque récente.

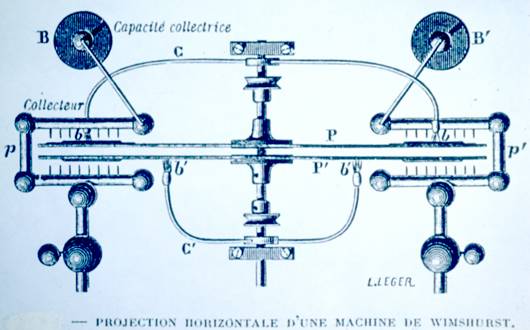

Cette projection horizontale va aider à comprendre l’anatomie de cette machine.
On peut voir les 2 plateaux, les collecteurs et les petits balais qui font office de source en versant sur le plateau opposé de l’électricité de signe contraire, que celui-ci transporte au collecteur.
Les collecteurs sont connectés à des capacités (bouteilles de Leyde) qui permettent d’obtenir des étincelles plus nourries.

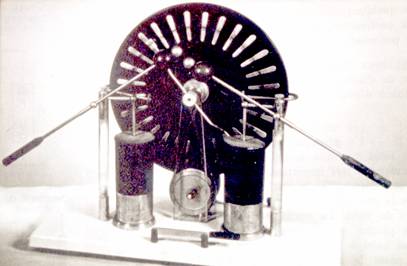

Voici la vue d’ensemble de la machine
Celle-ci se compose en fait de 4 machines simples comportant chacune une source, un transporteur et un collecteur.
Voici une forme modernisée datant des années 1970 environ.
