L'ELECTRICITE STATIQUE
Electromètre – balance
Cet électromètre, qui dans son principe existe encore, a servi à mesurer des tensions élevées comprises entre 1.000 et 100.000 volts.

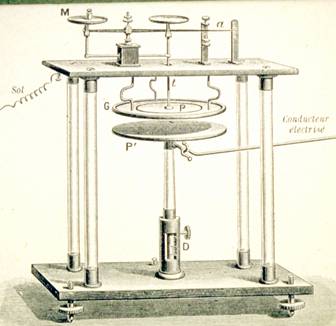

La gravure montre la constitution de l’appareil.
Le conducteur dont il s’agit de mesurer le potentiel est mis en relation avec le plateau inférieur et la valeur absolue du potentiel s’obtient en déterminant à quelle distance il faut placer ce plateau pour que le petit disque solidaire de la balance, qui est reliée au sol, soit attiré avec une certaine force.
Si r est le rayon du disque supérieur celui-ci sera attiré par le plateau inférieur, supposé à la distance d, avec une force F égale à :
F = V²r² / 8d²
Le disque supérieur est entouré d’un anneau de garde, mis aussi au sol et qui rend uniforme la distribution électrique sur le petit plateau lui-même.
Le principe de cet appareil a été donné par Lord Kelvin (William Thomson).
