L'ELECTRICITE STATIQUE
Voyons maintenant le deuxième type de machine auquel je faisais allusion au début de ce chapitre et qui, par son principe, s’éloigne du type précédent.

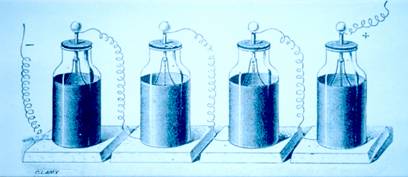

Quand on désire obtenir des tensions élevées on peut, vous le savez, charger des condensateurs en parallèle puis les placer en série pour les décharger.
On voit tout de suite que si chaque condensateur est chargé à 2.000 volts la tension totale va être de 8.000 volts.
En 1930 Cockroft (anglais 1897-1967) met au point avec E.T.S. Walton un générateur de tension.

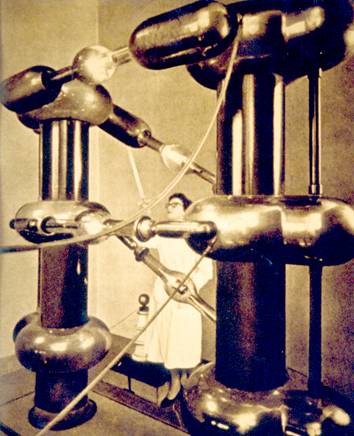

Aspect extérieur Ce schéma donne une idée du fonctionnement
On voit que les deux cascades de condensateurs c et c' sont chargées en parallèle.
Les valves redresseuses V1 et V2 etc. permettent l’emploi de courant alternatif en ne laissant passer le courant que dans le sens choisi.
