L'ELECTRICITE STATIQUE
Voici d’autres générateurs datant de la même époque (~1938).
Ici le grand générateur des ²Laboratoires Westinghouse ². Il est enfermé dans une enceinte métallique, en forme de poire de 9 mètres de diamètre et de 14 mètres de haut. L’enceinte peut supporter une pression intérieure de 8 Kg par cm² : la tension obtenue peut atteindre 5 MV.

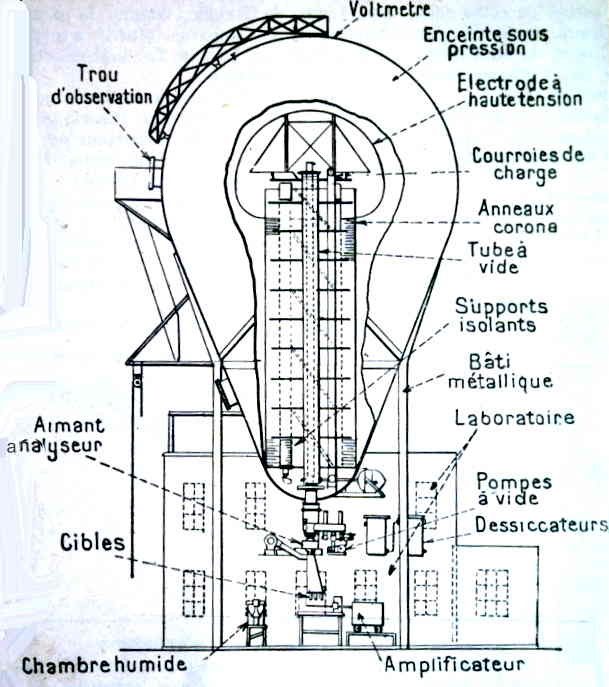

Sur cette vue schématique intérieure on voit que la sphère centrale est chargée grâce à des courroies (système Van de Graaf) qui transportent les charges électriques déposées sur elles à la partie inférieure. L’accélération des ions libérés au centre de la sphère s’effectue dans le tube à vide vertical.
